FLUX-CHECK 250磁通計
FLUX-CHECK 250磁通計
緊湊型磁通計，作為用于測定磁通量的手持式測量設備
緊湊型 List-Magnetik FLUX-CHECK 250 磁通量計是一種這種尺寸的手持式儀器，用于測定磁體系統或單個磁體的磁通量 Φ （Phi）。
在測試永磁體或磁性系統時，了解磁體的質量和磁體磁化強度非常重要。使用磁場計測量磁場強度只能在特定點進行，而不考慮磁體的體積。這項任務由帶有亥姆霍茲線圈的磁通計執行。
亥姆霍茲扭矩線圈可選配磁通計
結合 List-Magnetik 亥姆霍茲扭矩線圈 HM-2，可以非常地確定永磁體的磁通量，因為無論磁體的位置如何，都可以測量磁體的整個體積。磁體對線圈的影響以電壓測量并轉換為磁通量值。除了亥姆霍茲 HM-2 扭矩線圈外，所有類型的線圈或線圈探頭都可以連接到儀器。
脈沖曲線的圖形積分
記錄流量測量的脈沖曲線會得到一個面積，該面積以積分形式給出流量值。該區域以圖形方式顯示在分辨率為 320x480 像素的 LCD 觸摸屏上，并據此計算出正確的光通量值。從技術上講，FLUX-CHECK 250 是一款電子模擬電壓積分器。
無漂移
許多磁通計在接通后顯示的漂移，導致次測量前的等待時間更長，或者在測量系列過程中必須一次又一次地進行補償，而 FLUX-CHECK 250 則不會出現。輸入一個觸發值，從該值開始測量，前一個漂移值自動作為零值。儀器在開機后即可進行測量。
實際磁通量、磁矩、磁通量密度
除了磁通量 Φ 之外，有關線圈和被測磁體的其他信息也可以存儲在儀器中，并用于計算其他信息：
線圈的匝數 （n） - 用于計算“實際磁通量”。
亥姆霍茲線圈的線圈常數 - 用于計算“磁矩”。
磁體的體積 - 用于計算磁通量密度 B
數據記錄器和接口
它提供靈活的數據存儲、數字和模擬組合顯示以及峰峰值測量。藍牙接口允許將數據傳輸到 Windows PC 以及適用于 Android 和 iOS 的應用程序。USB-C 接口允許連接到外部電源。
設備上實現了 SCPI 接口，允許設備在在線操作中執行遠程測量并提供測量值。通過 USB 進行連接，這也確保了電源和連續運行。
使用免費應用程序管理和發送測量數據

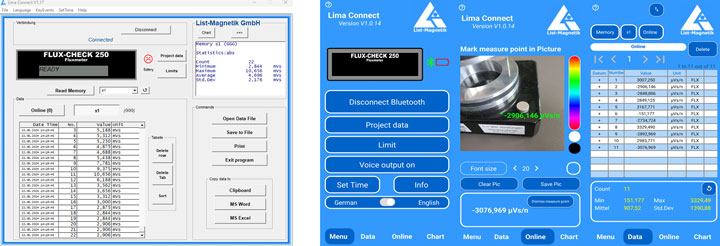

要進一步處理測量數據，您可以將測量設備與移動 Android 和 iOS 設備配對。或者您與 Windows PC 通信。這是通過低功耗藍牙技術 （BLE） 實現的。使用 Lima Connect 應用程序，您可以管理項目并在照片上分配測量點。測量結果可以統計評估并以圖形方式顯示。適用于 Android、iOS 和 Windows 的應用程序是免費的。
磁通計 FLUX-CHECK 250 的技術數據 | |
| 測量單位： | 磁通量 mVs（毫伏秒，對應于 SI 單位 mWb / milli-Weber） 測量范圍：0-10 mVs 和 0-250 mVs，自動或手動范圍切換 實際磁通量：mVs / n 磁矩：mVs * cm 磁通量密度：A/cm 或 mT |
| 準確性： | 2% |
| 重復性： | 1% |
| 分辨率： | 0.001 毫伏 |
| 輸入電阻： | 33 千歐姆 |
| 環境溫度范圍： | 0 - 50° 攝氏度 |
| 顯示： | LCD 觸摸屏顏色 320x480 像素 |
| 多語言菜單導航： | 德語， 英語， 意大利語， 法語， 西班牙語 |
| 數據記錄器： | 10,000 次測量，可靈活分割 |
| 統計學： | 計數 / 值 / 小值 / 平均值 / 標準差 |
| 接口： | 藍牙低功耗接口，用于與 Android、iOS 和 Windows 通信 |
| 適用于 Android、iOS、Windows 的應用程序： | 通過 Google Play Store、Apple App Store、List-Magnetik 網站免費 |
| 外部控制： | 通過 USB-C 和 SCPI 通信接口 |
| 電源： | 3x 1.5 V AA 米儂。可通過 USB-C 連接外部電源 |
| 營業時間： | 使用電池約 25 小時，使用外部電源時無限制 |
| 尺寸： | 150 x 85 x 35 毫米 |
| 重量： | 320 克（含電池） |
亥姆霍茲力矩線圈 HM-1

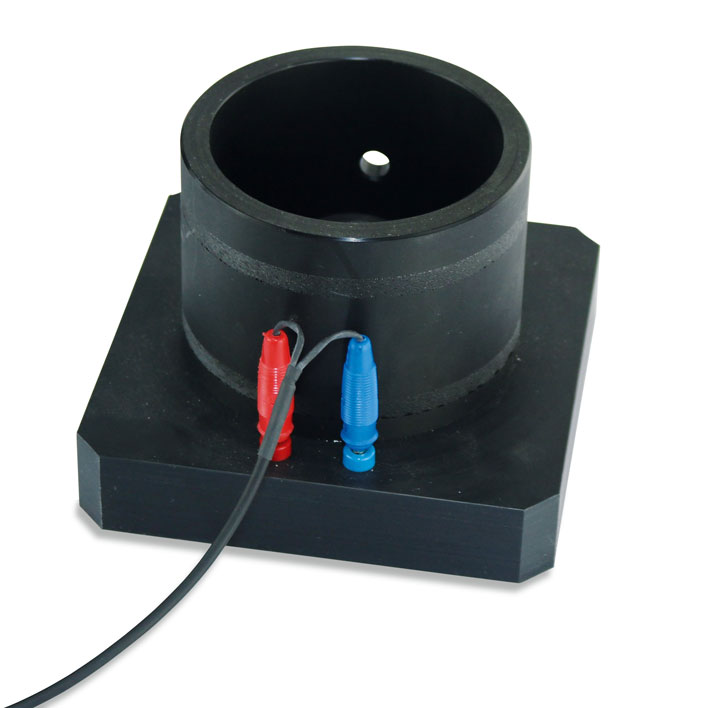

亥姆霍茲扭矩線圈 HM-1 是由內徑為 90 mm 的塑料圓柱體制成的線圈，您可以使用它在 FLUX-CHECK 250 磁通計上測量磁鐵的磁通量。通過觀察孔可以從四面八方看到磁鐵的位置。
亥姆霍茲線圈是一種特殊的線圈結構，可產生均勻的磁場。兩個線圈之間的半徑和距離必須相同。兩個線圈的磁場疊加在一起，因此在線圈的中心區域沿著圓心之間的假想軸產生幾乎均勻的磁場。
技術表 Helmholtz Torque Coil HM-1 | |
| 內徑： | 90 毫米 |
| 外徑： | 110 毫米 |
| 均勻的測量范圍： | 35 毫米 |
| 繞組數： | 2 個 600 |
| 線圈常數： | 0.0096 厘米 |
| 連接器： | 2 個香蕉插座 |
亥姆霍茲力矩線圈 HM-2

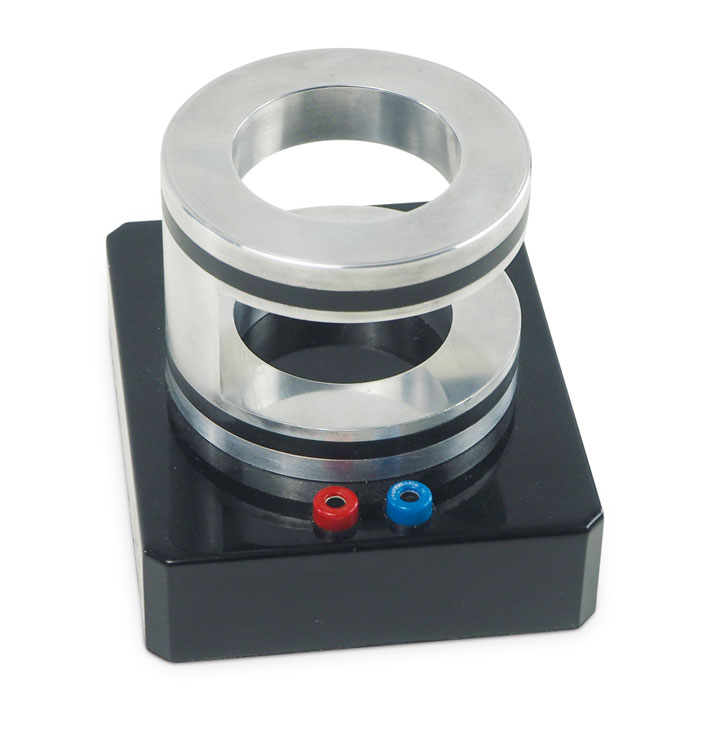

亥姆霍茲扭矩線圈 HM-2 是一個由鋁制成的雙線圈，內徑為 49 mm，您可以使用它在 FLUX-CHECK 250 磁通計上測量磁體的磁通量。
技術表 Helmholtz Torque Coil HM-2 | |
| 內徑： | 49 毫米 |
| 外徑： | 80 毫米 |
| 均勻的測量范圍： | 29 毫米 |
| 繞組數： | 2 個 400 |
| 線圈常數： | 0.01374 厘米 |
| 連接器： | 2 個香蕉插座 |
 |  |
