磁性材料測(cè)量——磁極化強(qiáng)度(J)、磁感應(yīng)強(qiáng)度(B)和磁導(dǎo)率(μ)

     磁感應(yīng)強(qiáng)度（B）

磁感應(yīng)強(qiáng)度，英文為magnetic flux density，即磁通量密度。是指試樣受交變磁化時(shí)，特定磁場(chǎng)強(qiáng)度峰值
 對(duì)應(yīng)的磁感應(yīng)強(qiáng)度峰值，磁感應(yīng)強(qiáng)度用符號(hào)B(0.01H)表示，單位為T(特斯拉)。

多年來(lái)，磁性材料磁化一直由磁場(chǎng)強(qiáng)度（H）和磁感應(yīng)強(qiáng)度（B）這兩個(gè)參數(shù)表示。然而，近幾年前
 結(jié)論是：與磁感應(yīng)強(qiáng)度相比，為少數(shù)人熟知的名詞----磁極化強(qiáng)度J(J=B-μ0H)能更準(zhǔn)確地描述材料的磁化狀態(tài)。

此外，現(xiàn)在有些認(rèn)為，可采用磁化強(qiáng)度M來(lái)更好地描述磁性材料。在磁性材料磁場(chǎng)測(cè)量上有兩個(gè)
 學(xué)派：一個(gè)是通過(guò)應(yīng)用安培定律（通過(guò)測(cè)量勵(lì)磁電流）間接測(cè)量；另一個(gè)通過(guò)測(cè)量線圈（應(yīng)用法拉第電磁感應(yīng)定律）直接測(cè)
 在真正選擇測(cè)量磁場(chǎng)的傳感器時(shí)，目前仍在討論是測(cè)量磁場(chǎng)強(qiáng)度H還是磁感應(yīng)強(qiáng)度B。因此，與建立了明確術(shù)語(yǔ)的電參量測(cè)量相
 磁性測(cè)量有許多基本問(wèn)題仍在討論中。
 注1：磁性材料由磁感應(yīng)強(qiáng)度B描述，實(shí)際上，用標(biāo)準(zhǔn)愛(ài)潑斯坦方圈法和單片法測(cè)量的是磁極化強(qiáng)度。近，
 許多標(biāo)準(zhǔn)推薦采用磁場(chǎng)極化強(qiáng)度J替代磁感應(yīng)強(qiáng)度B。

磁極化強(qiáng)度是個(gè)東東？

                                                     磁極化強(qiáng)度（J）

英文名是magnetic polarization，物理意義上解釋為單位體積磁性介質(zhì)的磁偶極矩，也稱內(nèi)稟磁感應(yīng)強(qiáng)度。符號(hào)為Bi或J，單位是T（特斯拉）。

 磁感應(yīng)強(qiáng)度與磁極化強(qiáng)度之間是關(guān)系呢？

不知各位注意沒(méi)有，Q/BQB480-2014標(biāo)準(zhǔn)的術(shù)語(yǔ)和定義中有一個(gè)注：
“注：給出磁感應(yīng)強(qiáng)度值是多年來(lái)的慣例，實(shí)際上，實(shí)際上，用標(biāo)準(zhǔn)愛(ài)潑斯坦方圈法和單片法測(cè)量的是磁極化強(qiáng)
 按照GB/T 3102.5-1993 定義為：
J=B-μ0H
式中，J是磁極化強(qiáng)度，B 是磁感應(yīng)強(qiáng)度，μ0 是真空磁導(dǎo)率(4×10-7H/m)，H是磁場(chǎng)強(qiáng)度。”

在軟磁材料典型應(yīng)用中，磁場(chǎng)強(qiáng)度的值通常是不大于1000A/m，μ0為4×10-7H/m，所以磁感應(yīng)強(qiáng)度B和磁極化強(qiáng)度J之間區(qū)別極小。

高的磁極化強(qiáng)度（磁感應(yīng)強(qiáng)度），意味著鐵芯的磁化能力強(qiáng)，鐵芯的激磁電流降低，比總損耗和銅損都降低。當(dāng)電機(jī)或變壓器容量不變時(shí)，磁極化強(qiáng)度高可使鐵芯體積縮小和重量減輕，節(jié)省電工材料、導(dǎo)線等的用量，并使鐵芯鐵損和制造成本降低，有利于制造、安裝和運(yùn)輸。

                                                     磁導(dǎo)率(μ)

磁導(dǎo)率 英文名稱：magnetic permeability 表征磁介質(zhì)磁性的物理量。表示在空間或在磁芯空間中的線圈流過(guò)電流后、
 產(chǎn)生磁通的阻力、或者是其在磁場(chǎng)中導(dǎo)通磁力線的能力、其公式μ=B/H 、其中H=磁場(chǎng)強(qiáng)度、B=磁感應(yīng)強(qiáng)度，常用符號(hào)μ表示，
μ為介質(zhì)的磁導(dǎo)率，或稱磁導(dǎo)率。

磁導(dǎo)率取決于許多其他因素：頻率和諧波（正弦波磁感應(yīng)強(qiáng)度偏差）等。對(duì)于更高的頻率，應(yīng)該考慮磁導(dǎo)率的實(shí)部和虛部（復(fù)數(shù)磁導(dǎo)率），
 兩者的關(guān)系為μ=μ’+jμ’’。因此，從物理學(xué)角度來(lái)看盡管磁導(dǎo)率是一個(gè)非常有用的參數(shù)，但在技術(shù)應(yīng)用方面，應(yīng)用磁化曲線作為磁化過(guò)程的
 描述更加合理。盡管如此，在某些應(yīng)用過(guò)程中，磁導(dǎo)率還是重要的因素。例如，電磁屏蔽設(shè)計(jì)（磁導(dǎo)率值越高，屏蔽效果越好）、磁選礦機(jī)設(shè)
 計(jì)。在這些設(shè)備上，盡可能使用磁導(dǎo)率的磁性材料。目前，鐵磁材料的相對(duì)磁導(dǎo)率可高達(dá)100萬(wàn)。

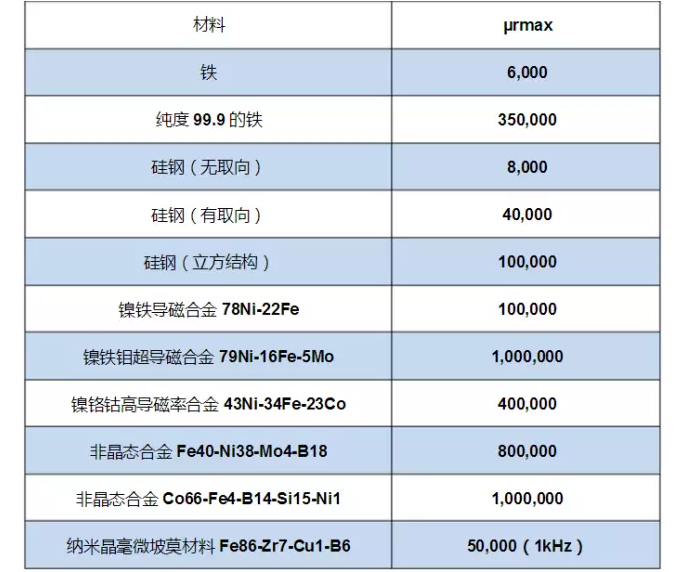

下圖給出了一些相對(duì)磁導(dǎo)率大的典型工業(yè)用鐵磁材料
